現在市場上大部分中空玻璃是包含著灌裝分子篩鋁間隔條、丁基膠、二道密封系統(tǒng)組成的，這樣配合組合成了中空玻璃。

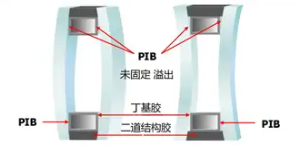

隨著中空玻璃的普及，玻璃存在的一些問題也逐漸暴露，在高空的情況下要應對一定的風壓，同時加上室內外溫度壓力的差異，中空玻璃內的氣體會經常的熱脹冷縮，就會造成中空泵反應的加劇。對于大部分使用中空鋁間隔條組成的中空密封系統(tǒng)而言就很容易出現密封失效的問題。而密封失效中空玻璃容易出現結露、中空鋁條腐蝕、low-e膜層氧化、隔音性能下降問題。
一．結露
1. 當玻璃密封失效，外界潮濕空氣會進入空腔，導致干燥劑失效（干燥劑原本用于吸收空腔內水分），最終空腔內濕度升高，玻璃內側結露。
2. 若中空玻璃表面溫度低于室內空氣的露點溫度，室內水蒸氣就會在玻璃內側結露。
隨著中空泵反應的下，密封出現失效，結露也不單單出現在室內內表面玻璃上，也會出現中空玻璃的內部。據不完全統(tǒng)計傳統(tǒng)的中空玻璃的失效率在3%-5%，其中又有6成出現內部結露。
二. 中空鋁條腐蝕
隨著密封效果失效，外界潮濕空氣會進入空腔，而分子篩的吸附是有限的，隨著時間推移，就會出現鋁條表面泛白甚至變黑的腐蝕現象。
三. low-e膜層氧化
中空玻璃密封失效，外界水汽進入空腔，膜層長期暴露在濕度＞60% 的環(huán)境中，水汽滲透至膜層表面引發(fā)氧化；
四. 隔音性能下降
中空玻璃密封失效導致玻璃間出現了縫隙，孔縫的增大的面積達到一定比例后，聲音自然會通過孔隙傳遞，原有的隔音效果自然大打折扣。
中空鋁隔條容易造成中空泵效應主要是兩方面造成的
1. 鋁條與玻璃膨脹系數差異大（鋁 23.1 vs 玻璃 8.5×10??/℃），溫差變化時易因熱脹冷縮產生附加應力，削弱抗風壓性能
2. 鋁條屬于剛性材料，依靠高強度和剛度抵抗風壓變形，但缺乏彈性緩沖
那如果避免或者減少這些問題呢
通過數據調查，我們發(fā)現暖便條的線性膨脹系數為8-10 ×10??/℃（玻璃8.5~10×10??/℃）應力匹配更優(yōu)；其次暖邊條（尤其是高分子類）為柔性材料，彈性模量僅為鋁條的1/70~1/700。柔性材料通過彈性形變吸收風壓能量，減少玻璃邊緣的應力突變，尤其適合風壓波動大或地震頻發(fā)地區(qū)；部分暖邊條（如含金屬芯的復合結構）通過 “剛柔結合” 設計（外層高分子 + 內層金屬骨架），兼顧彈性緩沖與支撐剛度。
高分子類暖邊條試件在風壓作用下表現出非線性變形，破壞形式多為密封膠剝離而非玻璃破裂，整體延性更好；
含金屬芯的暖邊條抗風壓性能接近鋁條，但應力分布更均勻，可通過增加金屬芯厚度適配高風壓需求（設計風壓≥3.0 kPa）

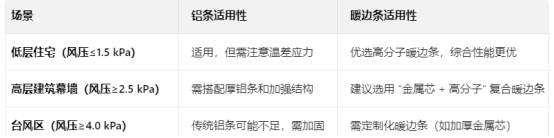

根據數據分析，大家可以參考下面這個圖，來選擇不同的間隔條避免中空玻璃出現問題：
抗風壓性能的核心影響因素：鋁條的剛性支撐適合對初始剛度要求高的場景，但需解決溫差應力問題；暖邊條的柔性緩沖更適合復雜環(huán)境（如溫差大、風壓波動頻繁），但需通過結構設計（如復合金屬芯）彌補剛度不足。
當然不同場景可以根據自己的情況來選擇使用，低成本場景：仍可使用鋁條，但建議采用折彎鋁條（減少焊接應力）并搭配彈性密封膠；高性能需求：優(yōu)先選擇金屬芯復合暖邊條（如不銹鋼芯 + 復合材料），其膨脹系數（≈10×10??/℃）接近玻璃，且抗風壓性能與鋁條相當，同時兼具節(jié)能優(yōu)勢。
